酸霧吸收塔的連接方法與技術詳解

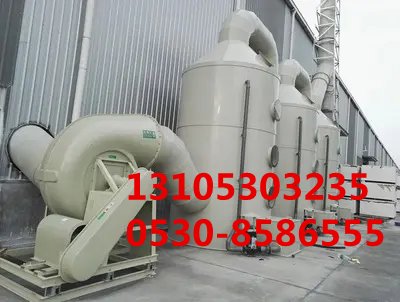

酸霧吸收塔是工業中用于處理酸性廢氣的關鍵環保設備，其連接方式直接影響系統的運行效率、安全性和使用壽命。以下從管道連接、電氣連接、內部組件連接及安裝流程等方面，詳細解析酸霧吸收塔的連接要點和技術規范。







 一、管道連接：密封性與抗腐蝕為核心

酸霧吸收塔的管道連接需確保氣密性和耐腐蝕性，常見連接方式包括：



1. 法蘭連接

    適用場景：大口徑管道或需要頻繁維護的設備（如進氣管、出氣管）。

    技術要點：

      選用耐腐蝕材質（如PP、玻璃鋼或不銹鋼）的法蘭，避免酸霧腐蝕。

      法蘭間需加裝耐酸堿橡膠墊片或聚四氟乙烯（PTFE）墊片，確保密封性。

      螺栓需均勻擰緊，防止受力不均導致泄漏。

    優勢：便于拆卸和維修，適合高壓或高溫環境。



2. 焊接連接

    適用場景：高壓系統或腐蝕性較強的環境（如熱酸霧處理）。

    技術要點：

      采用氬弧焊或熱熔焊，確保焊縫連續無缺陷。

      焊接后需進行酸洗鈍化處理，增強抗腐蝕能力。

    優勢：密封性好，適用于長期穩定運行的系統。



3. 卡箍式快速連接

    適用場景：中小型設備或需要快速安裝的場合（如循環水管、排水管）。

    技術要點：

      使用不銹鋼或塑料卡箍，配合密封膠圈固定管道。

      安裝時需對齊管口，避免偏移導致泄漏。

    優勢：安裝便捷，適合頻繁維護的管道。



4. 螺紋套管連接

    適用場景：小型設備或低壓管道（如堿液補充管）。

    技術要點：

      內外螺紋需涂抹耐酸密封劑（如環氧樹脂），旋緊后確保無滲漏。

    優勢：成本低，操作簡易。





 二、電氣連接：安全與防水是關鍵

電氣系統連接需符合防爆、防潮要求，步驟如下：



1. 接線規范

    根據電氣圖紙連接風機、循環泵、控制器等設備，確保線路無裸露。

    使用防水接線盒，電纜入口需密封處理（如填充防水膠）。



2. 接地保護

    設備金屬外殼需可靠接地，防止靜電或漏電引發火災。

    接地電阻應小于4Ω，并定期檢測。



3. 控制系統調試

    連接pH計、壓力傳感器等儀表，校準參數后接入PLC或控制柜。

    測試風機與泵的聯動邏輯，確保故障時自動停機。







 三、內部組件連接：優化吸收效率

吸收塔內部組件的連接直接影響處理效果，需注意以下環節：



1. 填料層安裝

    填料（如陶瓷環、PP多面球）需均勻鋪設，避免空隙過大或壓緊導致氣流短路。

    分層安裝時，每層填料高度需一致，并用格柵板固定。



2. 噴淋系統布置

    噴淋管應水平安裝，霧化噴頭需正對填料層，確保堿液均勻覆蓋。

    噴頭與填料間距通常為2030cm，避免直接噴射塔壁造成腐蝕。



3. 旋流板與除霧器

    旋流板需垂直安裝，葉片角度偏差不超過±2°，以形成均勻渦流。

    除霧器安裝在塔頂，傾斜角度一般為30°，防止液滴隨凈化氣體排出。







 四、安裝流程與驗收標準

1. 基礎建設

    根據設備重量制作混凝土基礎，表面平整度誤差≤2mm/m。

    基礎預留地腳螺栓孔，二次灌漿時使用耐腐蝕水泥。



2. 塔體組裝

    分段塔體法蘭連接時，需使用定位銷對準，再對稱擰緊螺栓。

    垂直度偏差應＜1/1000，可用經緯儀校準。



3. 系統測試

    氣密性試驗：關閉進出口閥門，通入壓縮空氣至壓力0.1MPa，保壓30分鐘，壓力降≤5%為合格。

    噴淋試驗：?jiǎn)?dòng)循環泵，檢查噴頭霧化效果，確保無死角。

    pH監測：在堿液池中投加酸堿指示劑，驗證pH計準確性。







 五、維護與安全注意事項

1. 定期檢查

    每月檢查法蘭、卡箍等連接處是否松動或腐蝕，及時更換密封件。

    每季度清理填料層積垢，防止堵塞。



2. 防腐處理

    塔體內壁定期噴涂防腐涂層（如環氧玻璃鋼），修補脫落部位。

    金屬部件可熱浸鍍鋅或涂刷防銹漆。



3. 操作安全

    運行中穿戴防酸護具，嚴禁在無防護情況下接觸堿液或酸霧。

    緊急停機時，需先關閉風機，再停止堿液供應。







 結語

酸霧吸收塔的連接需綜合考慮密封性、耐腐蝕性、安裝精度等因素。通過規范管道連接、電氣布線及內部組件裝配，并嚴格遵循安裝流程與維護標準，可確保設備高效穩定運行，延長使用壽命，同時降低環境污染風險。實際操作中需結合設備說明書與現場條件靈活調整，必要時由專業工程師指導施工。
