酸霧凈化塔塑性加工的工藝及方法



 本文深入探討了酸霧凈化塔在制造過程中所涉及的塑性加工工藝與方法。詳細闡述了從材料選擇到具體成型技術的各個環節，包括沖壓、彎曲、拉伸等常見工藝的應用要點，以及為確保產品質量和性能所采取的質量管控措施。通過對這些工藝和方法的系統分析，旨在為相關行業的生產實踐提供全面的技術參考，助力提升酸霧凈化塔的制造水平和使用效果。



關鍵詞：酸霧凈化塔；塑性加工；工藝；方法



 一、引言

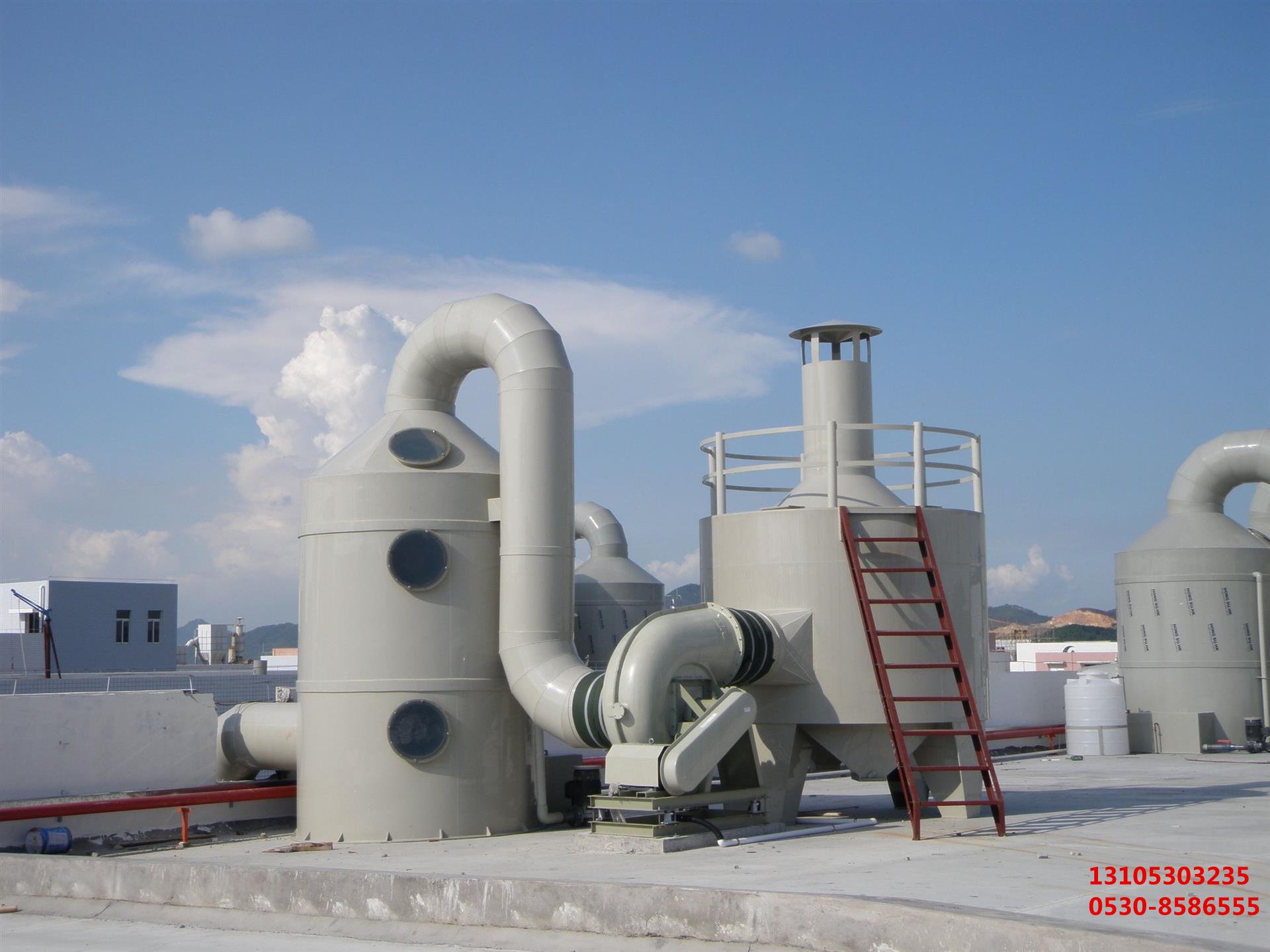

酸霧凈化塔作為工業廢氣處理領域中的關鍵設備，其作用在于有效去除生產過程中產生的酸性氣體污染物，保護環境和工作人員的健康。而塑性加工是實現酸霧凈化塔零部件制造的重要手段之一，它能夠?qū)⒔饘俨牧习凑赵O(shè)計要求塑造成各種形狀和結構，滿足設備的功能性需求。合理的塑性加工工藝不僅關系到產品的質量和性能，還會影響生產效率和成本。因此，深入研究酸霧凈化塔的塑性加工工藝及方法具有重要的現實意義。



 二、材料選擇與預處理

 （一）材料特性考量

酸霧凈化塔通常需要在腐蝕性較強的環境中長期運行，所以選用的材料必須具備良好的耐腐蝕性、強度和韌性等綜合性能。常見的材料有不銹鋼、玻璃鋼等。以不銹鋼為例，其含有鉻、鎳等合金元素，能在表面形成一層致密的氧化膜，阻止酸液對基體的侵蝕。在選擇具體牌號時，要根據酸霧的成分、濃度以及工作溫度等因素進行精確匹配。例如，對于高濃度硫酸環境下的應用，可能需要選用316L等更高級別的不銹鋼材質。



 （二）材料的預處理

在塑性加工前，對原材料進行適當?shù)念A(yù)處理至關重要。這包括表面的清潔、除銹和平整化處理。采用化學清洗或機械打磨的方式去除材料表面的油污、雜質和氧化皮，以保證后續加工過程中材料與模具之間的良好接觸，減少缺陷的產生。同時，通過校平工序消除板材內部的應力，防止在加工過程中出現變形過大的問題。

 三、主要塑性加工工藝

 （一）沖壓工藝

1. 沖裁

沖裁是利用沖模使板料分離的一種沖壓工序，用于制造酸霧凈化塔中的一些小型零件，如連接片、墊圈等。在沖裁過程中，要合理設計模具間隙，一般根據材料的厚度來確定合適的間隙值。間隙過小會導致模具磨損加劇且斷面質量差；間隙過大則會使沖裁件邊緣粗糙，尺寸精度降低。此外，還需控制沖壓速度和壓力，確保沖裁力的均勻傳遞，避免毛刺的產生。

2. 彎曲

彎曲工藝用于將平板材料彎折成所需的角度和形狀，以構成酸霧凈化塔的主體框架或其他結構部件。常用的彎曲設備有折彎機等。在進行彎曲操作時，需要考慮材料的回彈效應。由于金屬在塑性變形后會有一定程度的彈性恢復，實際彎曲角度應略大于目標角度。通過試驗和經驗積累，確定合適的補償角度，以保證最終產品的尺寸精度。同時，要注意彎曲半徑的選擇，過小的彎曲半徑可能導致材料外側開裂，過大則會影響結構的緊湊性。

3. 拉深

拉深主要用于制造圓形或異形截面的空心零件，如酸霧凈化塔的筒體部分。這是一個復雜的塑性變形過程，需要精確控制坯料尺寸、模具結構和潤滑條件等因素。坯料的直徑應根據成品零件的高度和直徑來計算，并預留一定的余量用于修邊。模具的設計要考慮材料的流動規律，采用合理的凹模圓角半徑和凸模形狀，以避免局部變薄或破裂。在拉深過程中，充分潤滑可降低摩擦力，減少劃痕和擦傷，提高表面質量。



 （二）滾壓成型工藝

滾壓成型適用于大型圓柱面或錐面的加工，如酸霧凈化塔的大型儲罐外殼。該工藝通過旋轉的滾輪對金屬板材施加壓力，使其逐漸貼合模具表面而成型。滾壓成型的優點是可以連續生產，效率高，且能夠獲得較好的表面質量和尺寸精度。但在操作過程中，要嚴格控制滾輪的壓力和轉速，以及板材的進給速度，確保各部位的變形均勻一致。同時，要根據材料的力學性能調整滾壓參數，防止過度變形導致材料硬化甚至斷裂。



 （三）旋壓工藝

旋壓是一種將扁平毛坯固定在旋轉芯模上，用旋輪對其進行逐點加壓成形的特殊加工工藝，可用于制造復雜曲線外形的零件，如酸霧凈化塔頂部的特殊罩體。旋壓過程中，旋輪的運動軌跡和加壓力度需要精確控制，以保證零件的形狀精度和壁厚均勻性。由于旋壓屬于局部加載，容易產生不均勻變形，因此常采用多次旋壓并中間退火的方法來消除殘余應力，提高材料的塑性變形能力。



 四、焊接與其他輔助工藝

 （一）焊接工藝

在酸霧凈化塔的生產中，焊接是將各個塑性加工后的零部件組裝成整體的關鍵環節。常用的焊接方法有氬弧焊、手工電弧焊等。氬弧焊具有焊縫質量高、美觀且耐腐蝕性強的優點，特別適用于不銹鋼材料的焊接。焊接前要對坡口進行清理和打磨，保證焊縫根部熔合良好。焊接過程中要嚴格控制電流、電壓和焊接速度，避免氣孔、夾渣和未熔合等缺陷的產生。對于厚板焊接，還需要采取多層多道焊的策略，以減小焊接應力并提高接頭強度。



 （二）表面處理工藝

為了進一步提高酸霧凈化塔的耐腐蝕性和使用壽命，焊接完成后通常會進行表面處理。常見的表面處理方法包括拋光、鈍化和噴漆等。拋光可以去除焊縫表面的粗糙度，使設備外觀更加光滑美觀；鈍化則是通過化學溶液處理，增強不銹鋼表面的鈍化膜穩定性；噴漆可以在設備表面形成一層保護涂層，隔絕空氣和水分，防止生銹。



 五、質量控制與檢測手段

 （一）尺寸精度控制

在整個塑性加工過程中，要定期使用量具對零件的尺寸進行檢查，包括長度、寬度、高度、直徑、角度等關鍵尺寸。采用三坐標測量儀等高精度測量設備，確保每個零件都符合設計圖紙的要求。對于批量生產的零件，還要進行抽樣檢驗，統計尺寸分布情況，及時發現并糾正加工誤差。



 （二）外觀質量檢查

除了尺寸精度外，外觀質量也是重要的考核指標。檢查內容包括表面劃痕、凹坑、麻點、色澤不均等問題。通過目視觀察和手感觸摸相結合的方式，對零件進行全面檢查。對于發現的外觀缺陷，要及時進行分析原因并采取相應的改進措施，如調整模具狀態、優化加工工藝參數等。



 （三）無損檢測

為了確保酸霧凈化塔的結構完整性和安全性，還需要進行無損檢測。常用的無損檢測方法有超聲波探傷、射線探傷和磁粉探傷等。這些方法可以在不破壞產品的前提下，檢測出內部存在的裂紋、氣孔、夾渣等缺陷，保證產品質量可靠。



 六、結論

酸霧凈化塔的塑性加工工藝是一個涉及多環節、多技術的復雜系統工程。從材料的選擇與預處理，到各種塑性加工工藝的實施，再到焊接和其他輔助工藝的應用，以及嚴格的質量控制與檢測手段，每一個步驟都相互關聯、相互影響。只有全面掌握這些工藝和方法，并不斷優化改進，才能生產出高質量、高性能的酸霧凈化塔產品，滿足工業生產對環境保護的需求。隨著科技的不斷發展和進步，未來酸霧凈化塔的塑性加工工藝也將朝著更加智能化、自動化和高效化的方向發展。
