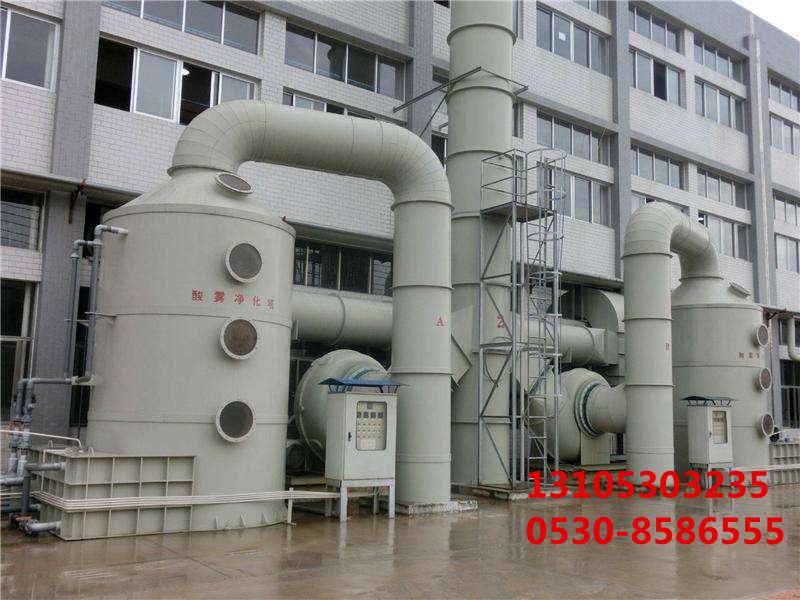

酸霧凈化塔設備的結構原理及應用域











酸霧凈化塔是塔設備的一種。塔內填充適當度的填料，以添加兩種流體間的觸摸外表。例如應用于氣體吸收時，液體由塔的上部經過散布器進入，沿填料外表下降。氣體則由塔的下部經過填料孔隙逆流而上，與液體密切觸摸而相互作用。結構較簡單，檢修較方便。廣泛應用于氣體吸收、蒸餾、萃取等操作。為了強化生產，提氣流速度，使在乳化狀態下操作時，稱乳化酸霧凈化塔或乳化塔







酸霧凈化塔是以塔內的填料作為氣液兩相間觸摸構件的傳質設備。酸霧凈化塔的塔身 是一向立式圓筒，底部裝有填料支承板，填料以亂堆或整砌的方式放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。液體從塔頂經液體散布器噴淋到填料上，并沿填料外表流下。氣體從塔底送入，經氣體散布設備（小直徑塔一般不設氣體散布設備）散布后，與液體呈逆流接連經過填料層的空地，在填料外表上，氣液兩相密切觸摸進行傳質。







  酸霧凈化塔屬于接連觸摸式氣液傳質設備，兩相組成沿塔接連改變，在正常操作狀態下，氣相為接連相，液相為分散相。 　　當液體沿填料層向下活動時，有逐步向塔壁集中的趨勢，使得塔壁附近的液流量逐步增大，這種現象稱為壁流。壁流效應造成氣液兩相在填料層中散布不均，從而使傳質功率下降。因此，當填料層較時，需求進行分，中心設置再散布設備。液體再散布設備包含液體收集器和液體再散布器兩部分，上層填料流下的液體經液體收集器收集后，送到液體再散布器，經從頭散布后噴淋到下層填料上。







酸霧凈化塔具有生產能力大，分離功率，壓降小，持液量小，操作彈性大等點。 　　酸霧凈化塔也有一些不足之處，如填料造價；當液體負荷較小時不能有效地潤濕填料外表，使傳質功率降；不能直接用于有懸浮物或容易聚合的物料；對側線進料和出料等雜亂精餾不太合適等。
